Универсальный портативный колёсотокарный станок для обточки колесных пар
железнодорожного подвижного состава 1АК200 КОМПАКТ
Портативное колесотокарное устройство 1AK200 COMPACT используется при устранении некоторых дефектов колес вагонов и тепловозов, появляющихся в процессе эксплуатации, таких как наплыв гребня, вертикальный подрез гребня, остроконечный накат на гребне колеса и других.
При применении стационарных колесотокарных станков для устранения дефектов колёсных пар железнодорожного подвижного состава требуется обязательная выкатка колесной пары из-под вагона и используются подъемные механизмы при ремонте в депо. Ремонт каждого колеса в отдельности производится на стационарном колесотокарном станке.
При применении колесотокарного устройства 1АК200 COMPACT устранение дефектов колес, появляющихся в процессе эксплуатации, производится без выкатки из-под подвижного состава в любом подходящем месте, где есть напряжение для вращателя колесной пары а при обточке колесных пар тепловозов типа ТЭМ-2 для придания вращения колесной паре иногда достаточно использовать аккумуляторную батарею тепловоза или сварочный трансформатор постоянного тока.
Опытные токари, применяя соответствующие резцы для обточки колесных пар, производят и полную обточку колес грузовых железнодорожных вагонов и колесных пар тепловозов, что дает ощутимую экономию времени и денег для предприятий железнодорожного транспорта.
Спецификация поставки 1АК200 COMPACT (мотор-редуктор 3квт или электродвигатель 7.5квт):
№
НАИМЕНОВАНИЕ
Вес кг.
КОЛ-ВО
1
Транспортная тележка г/п 300кг
16.50
1
2
Мотор-редуктор 3квт (или эл.мотор 7.5кВт)
50.00
1
3
Стол 2-х координатный поворотный
43.50
1
4
Набор гаечных ключей
1.00
1
5
Уровень 80см
0.30
1
6
Смазка универсальная 400мл
0.40
1
7
Опорная пластина координатного стола
7.50
1
8
Частотный преобразователь в эл.ящике
9.50
1
9
Электрический кабель, 10 метров
1.50
10
10
Фрикционное колесо диаметром 140мм (2 шт)
3.00
2
11
Каска строительная 2 шт
1.00
2
12
Щиток защитный прозрачный для каски 2 шт
1.00
2
13
Башмаки тормозные 2 шт
6.00
2
14
Домкрат гидравлический 30т (2 шт)
24.00
2
15
Резцы токарные RPUX 3010 (20 шт)
2.00
20
16
Державка (2 шт)
2.00
2
17
Штанга фиксирующая 1200-1400мм (2 шт)
7.00
2
18
Уровень 30см
0.10
1
19
Тахометр карманный
0.10
1
20
Ключ гаечный 32/36 (2 шт)
1.00
2
21
Пластиковый ящик для инструмента
0.50
1
22
Домкрат винтовой 1т (2 шт)
3.00
2
23
Подставка под стол 2-х координатный поворотный
45.00
1
24
Крепление мотор-редуктора
53.00
1
25
Резцедержка односторонняя
4.50
1
26
Пластины крепления
1.50
4
27
Крепёж (болты, гайки, шайбы), кг
3.00
3
28
Упаковочный материал (пленка и картон), кг
5.00
5
[42]
Итого:
284.90
74
Вес нетто: 284.9 кг. Вес тары: 53,0 кг. Вес брутто: 337,9 кг.
Упаковка деревянный ящик 1200х800х1200мм

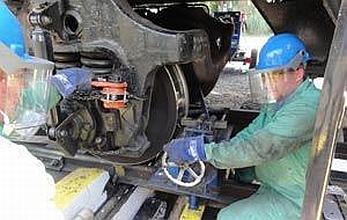

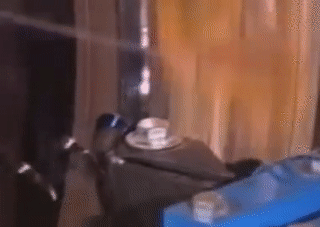

Примеры использования портативного колесотокарного станка.
Количество работающих со станком 1AK200 COMPACT - 2 человека (токарь и его помощник). При проведении обточки колесных пар необходимо следить за профилем колеса - он должен оставаться неизменным, убираются лишь остроконечный накат и наплыв.
Полную обточку рекомендуется проводить после получения соответствующего опыта на подлежащих утилизации вагонах или вагонных тележках.
К работе на станке допускаются обученные и проинструктированные работники, предпочтительно имеющие навыки обточки колес (токари 3-6 разряда). Все элементы станка требуют осторожного обращения, исключаются удары, падение на них груза. Недопустима резкая подача резца. Место проведения работ должно быть чистым, сухим, оборудовано противопожарным инвентарем.
Вес станка: ~ 100кг
Размеры (ориентировочные): 60х60х60см
Ход поперечного суппорта: X 230 мм
Ход верхнего суппорта: Y 160 мм
Поворотный токарный модуль на 360 градусов
Неповоротный токарный модуль (вариант)
Рекомендуемая глубина резания до: 3мм (зависит от резцов)
Диаметр обтачиваемых колес: 600-1250мм
Рекомендуемый срок службы: 10 лет
Производитель оставляет за собой право в одностороннем порядке без уведомления потребителя вносить изменения в конструкцию изделий для улучшения их технологических и эксплуатационных параметров. Вид изделий может несколько отличаться от представленного на фотографиях.
Гарантия на все колесотокарные устройства 1AK200 - 5 лет. На домкраты, частотный преобразователь, электродвигатель и т.п. действует заводская гарантия производителя (как правило 1 год).
Сейчас срок изготовления и отгрузки колесотокарных станков стандартных моделей составляет 3 месяца после оплаты (50% предоплата при размещении заказа и 50% за 2 недели перед отгрузкой колесотокарного устройства).
При полной 100%-й предоплате заказа предоставляется скидка 3% (три процента).
Отгрузку станков производим автомобильным, железнодорожным, авиа или морским транспортом по любому адресу. Поставка расходных материалов (резцы) осуществляется почтовыми посылками весом до 20 кг в количестве от 10 штук. Конструкция станков модульная, разборная, при необходимости ремонта или замены модули можно легко и быстро доставить курьерской службой или почтой.
Скачать документы в PDF формате:
- типовой договор на поставку колесотокарного станка 1АК200 для обточки колесных пар 1ak200-dogovor-2024.pdf
- проспект универсального колесотокарного станка 1AK200 COMPACT для обточки колесных пар локомотивов и железнодорожных вагонов 1AK200-COMPACT-249-MANUAL.pdf
- цены на колесотокарные станки 1AK200 2025-PRICELIST-1AK200-RUS.pdf
Наши реквизиты:
ООО "ТЮРНИНГ" (TURNING LLC)
Юридический и фактический адрес:
143005, РОССИЯ, МОСКОВСКАЯ ОБЛАСТЬ, Г. ОДИНЦОВО, ПРИВОКЗАЛЬНАЯ ПЛОЩАДЬ 1А
Цены без НДС (Работаем на АУСН).
Информация и цены на сайте носят
ознакомительный характер и не являются публичной офертой,
определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

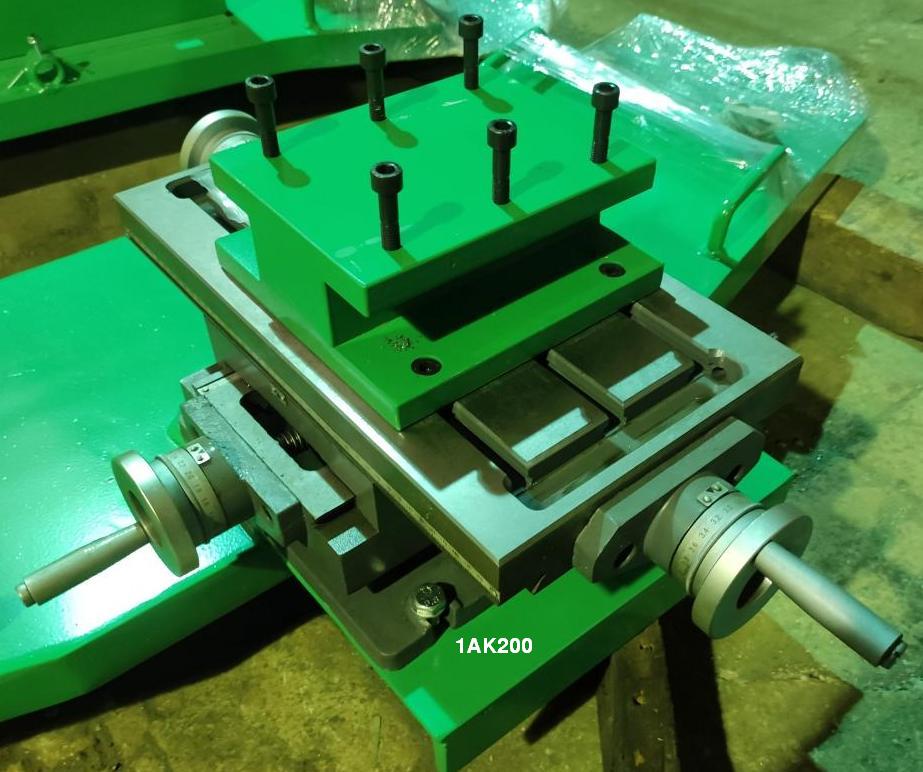

Новые универсальные крестовые токарные модули станков 1АК200 разработаны и выпускаются для всех моделей наших колесотокарных станков с января 2022 года.

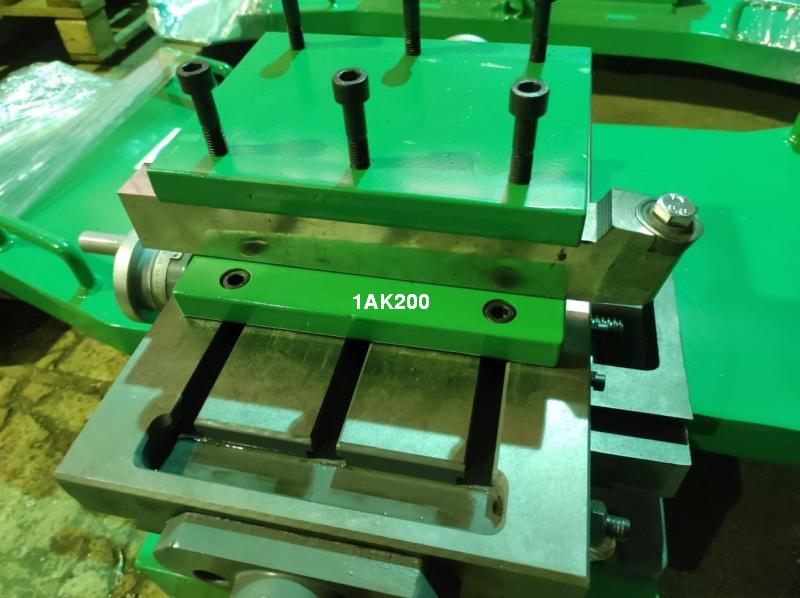

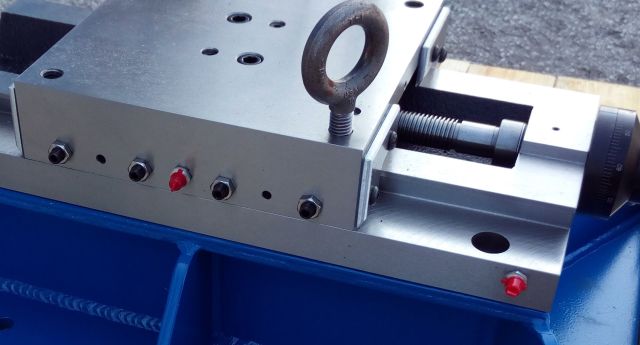

Токарный модуль 1АК200 КОМПАКТ М25
длина хода 230x160мм, подача S = 4 мм/об, вращение на 360 градусов, в комплекте державка и 20 чашечных резцов

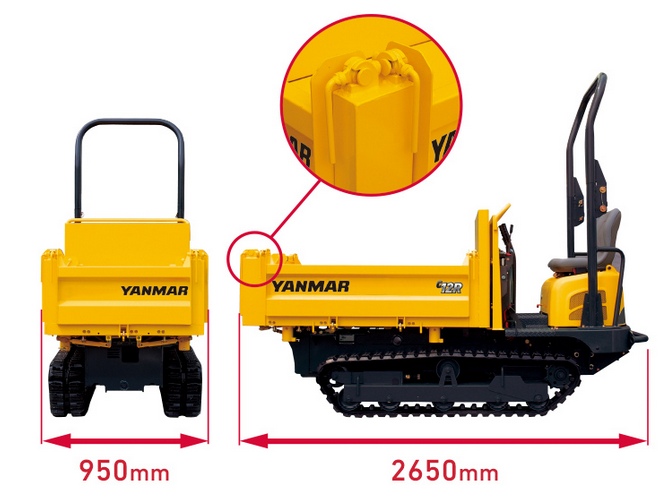

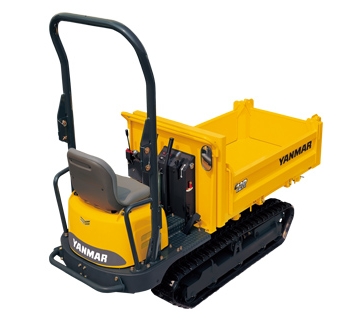

Для перевозки колесотокарных станков 1АК200 на территориях больших железнодорожных узлов опционально можно заказать самоходную тележку на гусеничном ходу
Тележка самоходная
внутренний размер кузова 1470х830мм, дизельный двигатель 7.7кВт. или грузовой электромобиль:
С 1-го апреля 2020г все мобильные и портативные колесотокарные станки 1АК200 могут быть изготовлены из нержавеюшей стали (опционально).
С 4-го квартала 2018 года все станки комплектуются одной державкой с комплектом чашечных резцов в количестве 10 штук и дополнительно одной державкой с комплектом керамических резцов в количестве 10 шт.

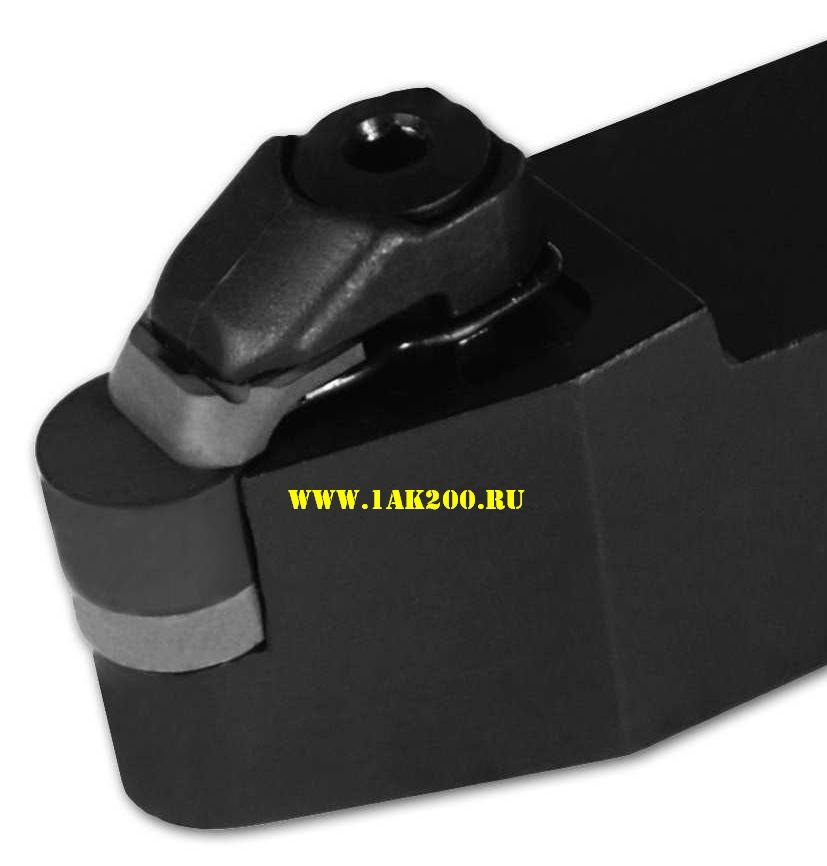

Предлагаем чашечные и керамические резцы для обточки колесных пар, державки к ним а также пластины твердосплавные для обточки колёсных пар железнодорожного подвижного состава американского и западноевропейского производства.

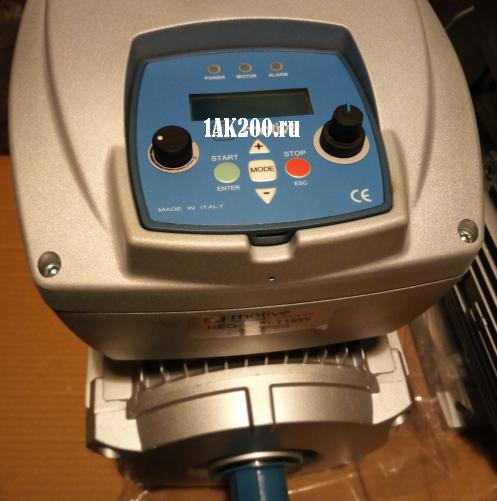

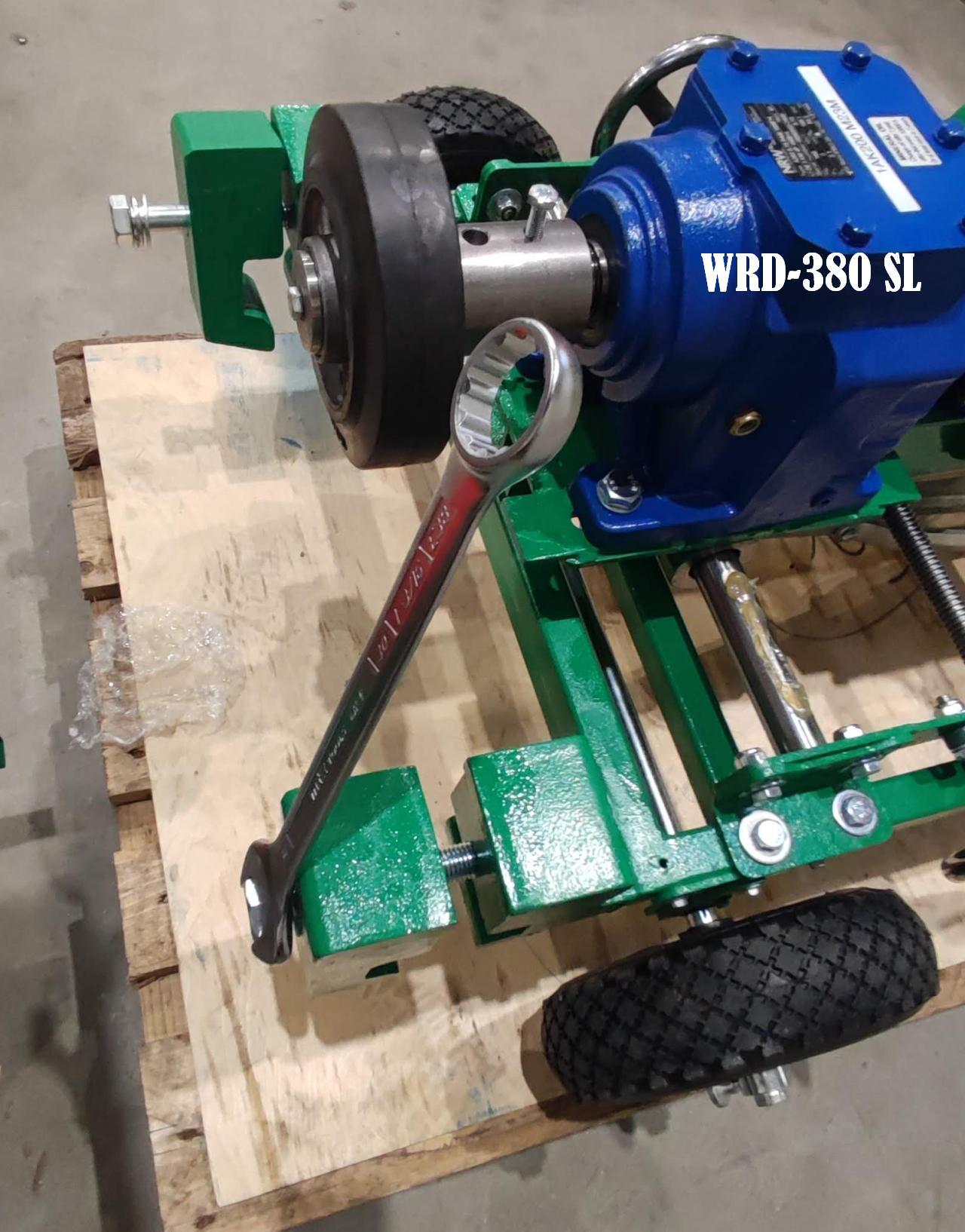

Начиная с 1 мая 2018г. вращатель колесной пары WRD-380 может управляться с выносного пульта на Wi-Fi или по кабелю (преобразователь частоты размещается на электродвигателе) или станок традиционно комплектуется ящиком на ножках с преобразователем частоты внутри и управление оборотами двигателя и колесной пары производится через кнопки управления на ящике.

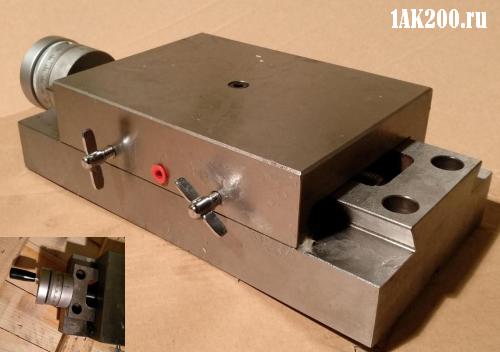

Предлагаем поставки высококачественных направляющих типа ласточкин хвост

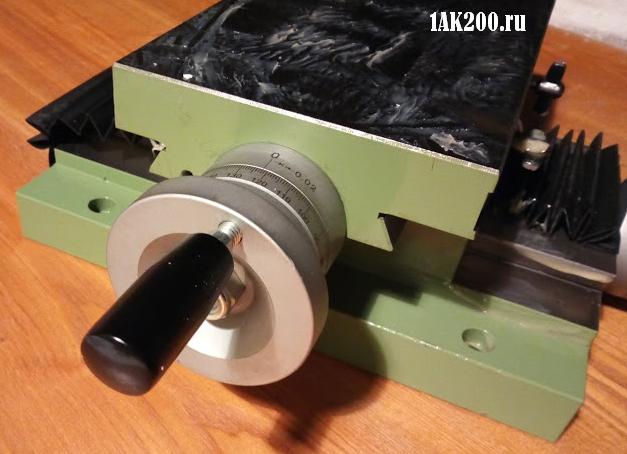

Крестовые суппорта станков 1АК200 (вариант)

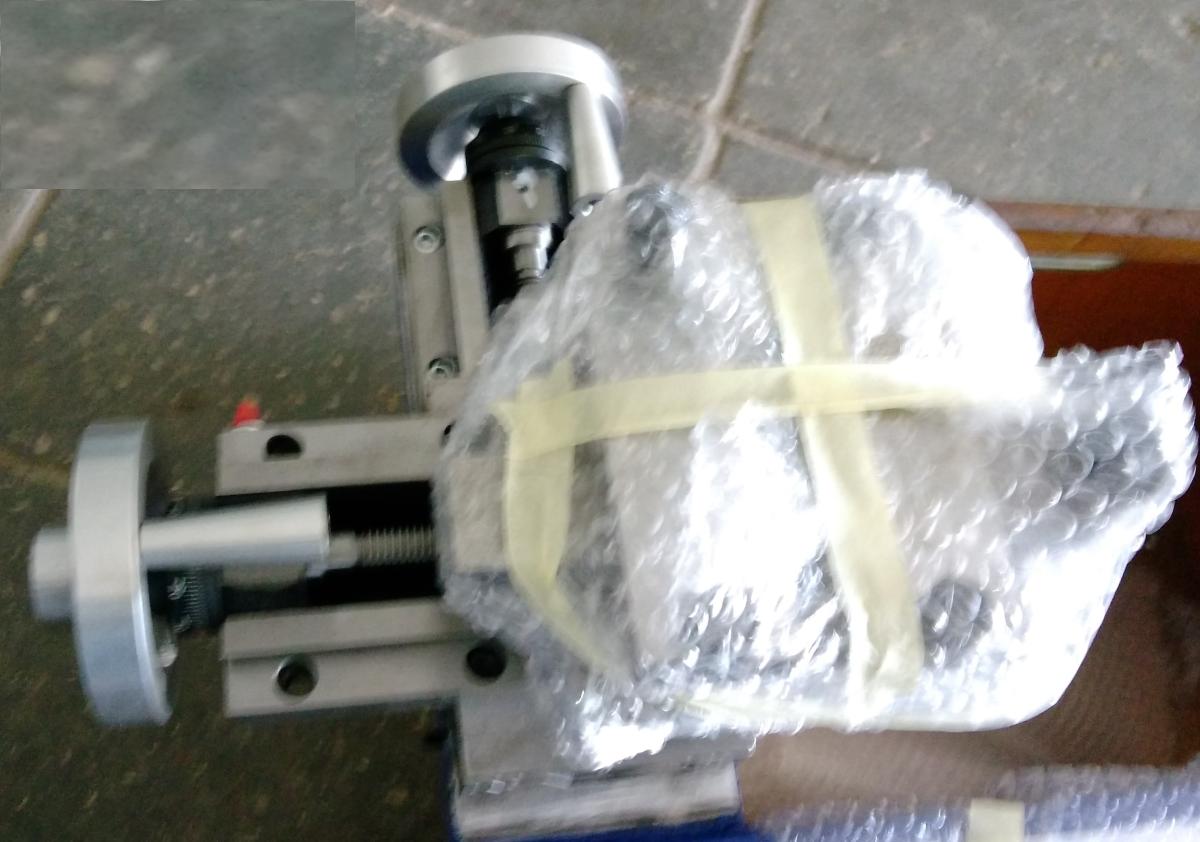

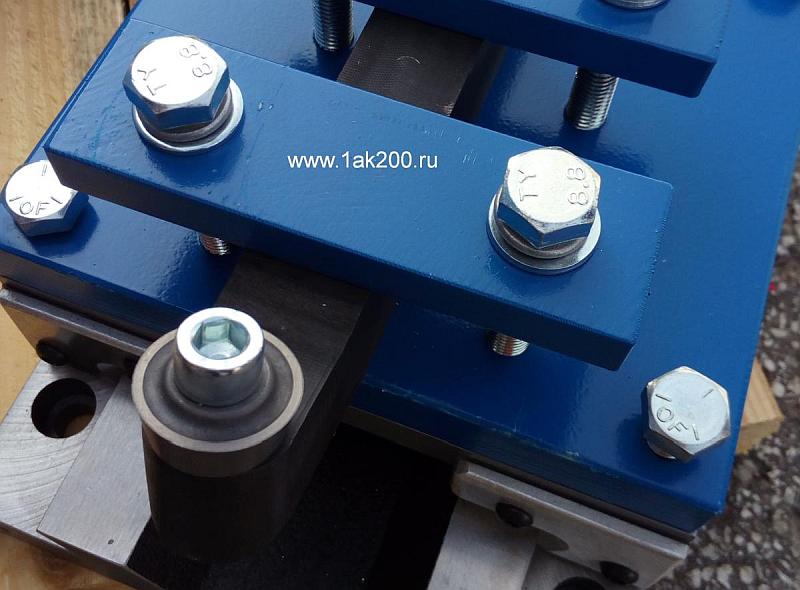

28.09.17 закончен приём заказов на изготовление суперкомпактного универсального колесотокарного станка 1AK200 TURBO для обточки колёсных пар вагонов и тепловозов.
Портативное колёсотокарное устройство 1АК200 ТУРБО будет изготовлено и передано заказавшим его предприятиям в текущем квартале с.г. и в открытой продаже устройство будет в 2018-19 году после дополнительных испытаний в различных производственных условиях.
